公司介绍

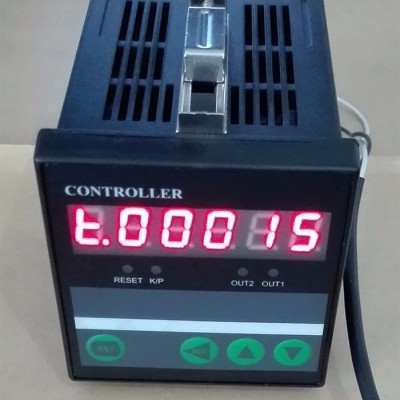

FQXT2系列分切控制器应用于自动分切机，自动下料机，自动冲床等行业，可替代PLC进行简单的工序。该表具有抗干扰、抗振动能力强，性能稳定、工作可靠。


两路NPN型晶体管开漏输出控制步进电机运动
    PLS与DIR输出对应连接步进电机驱动器的CP和DIR端子（有些是CW和CCW）
1组继电器输出 控制下刀切断；


可定长定量分切控制，


可设定长度：
   长度设定范围0～59999(如Sd---0设定10000 ,表示0段需要走动10000单位)
脉冲比率可设定：
   计算方法为：段的长度值=实际脉冲数* P-CoEF；
   如 设定为0.5表示2个步进脉冲对应长度1个单位；


脉冲输出频率（输送速度）和方向可设定(nFnnnn如1F5000,表示正转,速度5000Hz)
输出频率范围：6-5999Hz（电机高速时，注意加减速的设置）
方向设置：1 输出脉冲、正向运动
          2 输出脉冲、反向运动


端子说明：
        K/P端子为自动/暂停端子：接+12V为运行，断开暂停；所以要自动运行必须连接+12V；手动时自动运行暂停按... [详细]
