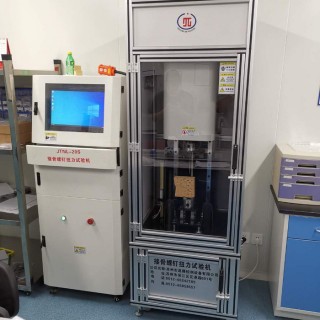

    嘉腾JTN-200S **扭力试验机

    点击图片查看原图

    单价: 360.00
    品牌: [db:商品品牌]
    销量: 累计出售 0
    评价: 已有 0 条评价
    人气: 已有 1012 人关注
    更新: 2021-08-27
    数量: 减少 增加台 库存442台
    立即购买   加入购物车

    公司基本资料信息

    测量范围 0-5n.m/10/20/50/100n.m
    测量精度 0.5
    产地 苏州
    负荷 5n.m
    拉伸速度 10800°/min
    类型 扭转力试验机
    适用范围 医疗,汽车工业,机械,电气
    售后服务 终身保固
    品牌 嘉腾
    型号 JTN-200S
    拉伸空间 400(mm)
    起批量 1台

    主要用于生物材料外科植入物、骨结合植入物、髓内固定器、医用钛合金螺钉(jieguluodin)等的扭转力学试验。

    一、产品主要用途

    1.本试验台是针对**设计的专用试验设备。

    2.适用标准:《YY/T1504-2016外科植入物**轴向拔出力试验方法》、《YY/T1505-2016外科植入物**自攻性能试验方法》、《YY/T1506-外科植入物**旋动扭矩试验方法》、《YY/T0662-2008/ISO6475:1989外科植入物 不对称螺纹和球形下表面的**机械性能要求和试验方法》、《YY0018-2008骨接合植入物**》等。也可以根据客户要求的标准定制。

    二)、技术描述

    1、主机结构:主要由上位机软件和主机框架两部分组成。

    2、主机框架:主机采用立式双立柱结构,并适当加固以满足试验时的径向稳固需求

    3、动力单元:由升降动力系统和扭转动力系统构成;升降系统用于调整扭转检测系统的高度和逻辑定位,以适配不同工件的试验需求,且具备限位功能。

    4、扭转测试系统:基于扭转动力系统,主要由伺服电机、减速机、动态扭矩传感器、,以及各种辅具、治具构成。

    5、拉压测试系统:基于升降动力系统,主要由伺服电机、同步传动系统、滚珠丝杠、导向光轴以及各种辅具、治具构成。

    6、上位机软件:根据**试验方法所开发的可编辑性功能软件。可同时输出四组数据曲线:扭矩-时间、压力-时间、扭转角-时间、位移-时间;并可通过内部数据运算输出扭矩、压力、扭转角、位移的任意组对应曲线。

    7、传感器:由动态扭矩传感器和拉压力传感器两组。

    8、动态扭矩传感器:用于测试工件扭矩,与扭转动力组件同轴,通过增置伺服减速机,降低步距角,防止电机过冲,有效降低试验误差,提高试验精度。

    9、拉压力传感器:由1只S型传感器构成,增强台面式基座的稳定性和平行度,使试验数据更加**。

    10、外壳和防护:根据试验机,搭配各种钣金外壳或工业型材,试验过程中起到安全防护的作用。

    三)、拓展功能

    1、扭转夹具:可使用不同类型的工具、辅具,适配各类工件的测试需求,例如:钻夹头、卡盘、磁吸式治具。

    2、试验机功能:高度定制,全自动控制,高精度采集。

    3、软件界面:



    4、选择方法:

    五)、技术参数


    主要性能参数

    1、旋动扭矩量程                 0.01-20.00Nm

    2、扭矩传感器精度               ±0.05%

    3、轴向力传感器量程             0-1000N

    4、轴向力传感器精度             ±0.05%

    5、轴向力保持范围               0-11.17N(推荐)

    6、自攻性能轴向力加载速度       2N/s(推荐)

    7、角度范围                     任意设置

    8、升降速度                     0-300mm可调

    9、旋动扭转速度                 0-50rpm

    10、转角分辨率                  0.01°

    11、有效空间                    ≥300mm

    12、主机功率                    <3KW

    13、电源电压                    220V 50Hz

    14、外形尺寸                    约1282×500×2100mm(长×宽×高)
