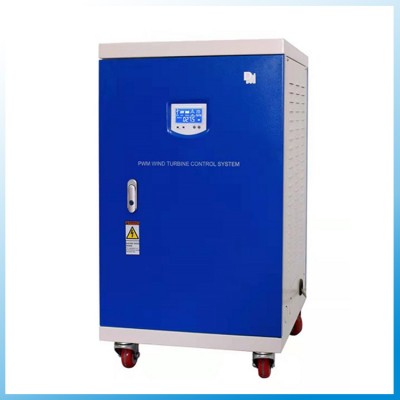

本机专为风能太阳能等新能源而设计,是一台保护功能齐全的风力发电机充电控制器。充电控制部分采用PWM控制方式，电瓶不过充，不欠充。使用世界名品功率器件，寿命长，安全可靠。
工作原理：采用并联耗能式控制方案，当电池组电压达到设定值后，控制单元自动切入工作，把多余的电能在本机自带的大功率电阻上消耗掉，只保留部分安全电流继续为电池组充电，电瓶充满后自动保持浮充状态。即使电瓶虚接或开路也不会造成风力发电机飞车，更不会因此电压升高烧毁逆变器等事故。
线路的连接：
1、在连接前请确认发电机、电瓶数量、逆变器是否与铭牌上标识的参数匹配。
2、黑色的七位接线排是电池组和发电机的接线端子，请根据标识正确连接，需要注意电池组的极性。
使用控制器：
面板上LED 指示灯有2只，绿色指示灯（BAT）是电池管理指示灯（此功能默认没有输出端，需要此输出端需要定制），亮时负载端有输出，灭时自动关闭输出，当控制器关闭输出后出重新自动开启需要电池的电量（电压）达到100V以上。红色LED灯(Unload)是卸荷指示，闪亮时表示正在卸荷，一般电瓶充满电和发电机的输出过大时才会卸荷。
面板上的液晶显示内容：充电电流（I=***）、电池电压(U=***)、输出功率(P=***)、电池模拟电量(C=***)。使用过程中应根据显示用电，如电量到40%时尽量少用电（只用于照明），大于50%则可以正常用电。另外还有一个按键，这个按键是用户的液晶照明启动键，按下液晶背光亮10秒钟后自动熄灭，这是为了液晶背光的使用寿命和防止夜间太亮影响人们休息。
控制器后面有一个电池组开关（BATTERY SWITCH）工作时必须为合上（ON）状态。
注意事项：1、本机在发电机输出较大或电瓶充满时会因分流控制工作而产生较高的温度，附近不能有易燃易爆品。请把本机放置在通风处，不要在本机上面覆盖任何物体。保证良好的散热环境。
2、尽可能远离电瓶，防止电瓶散发出的硫酸气体腐蚀机器。
3、不要拆解本机，防止机内高压电击，如果出现故障，应返厂或由专业技术人员维修。
郑重声明：本机不具备电瓶极性保护功能，连接时请注意极性。错误的连接将造成本机**性损坏。本公司不承担保修责任。
