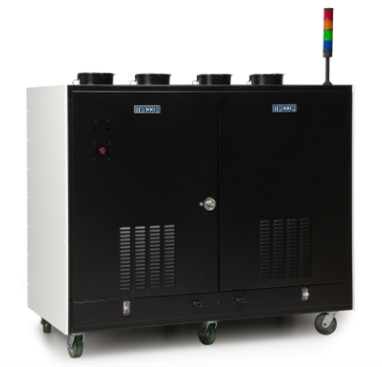

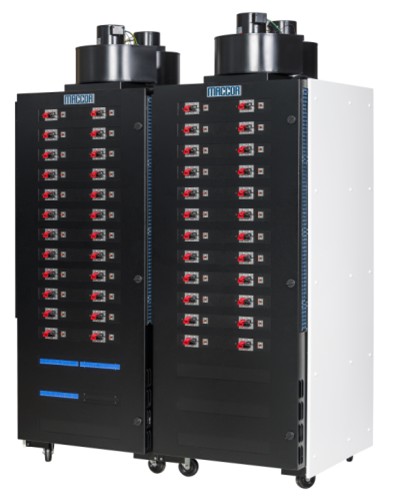

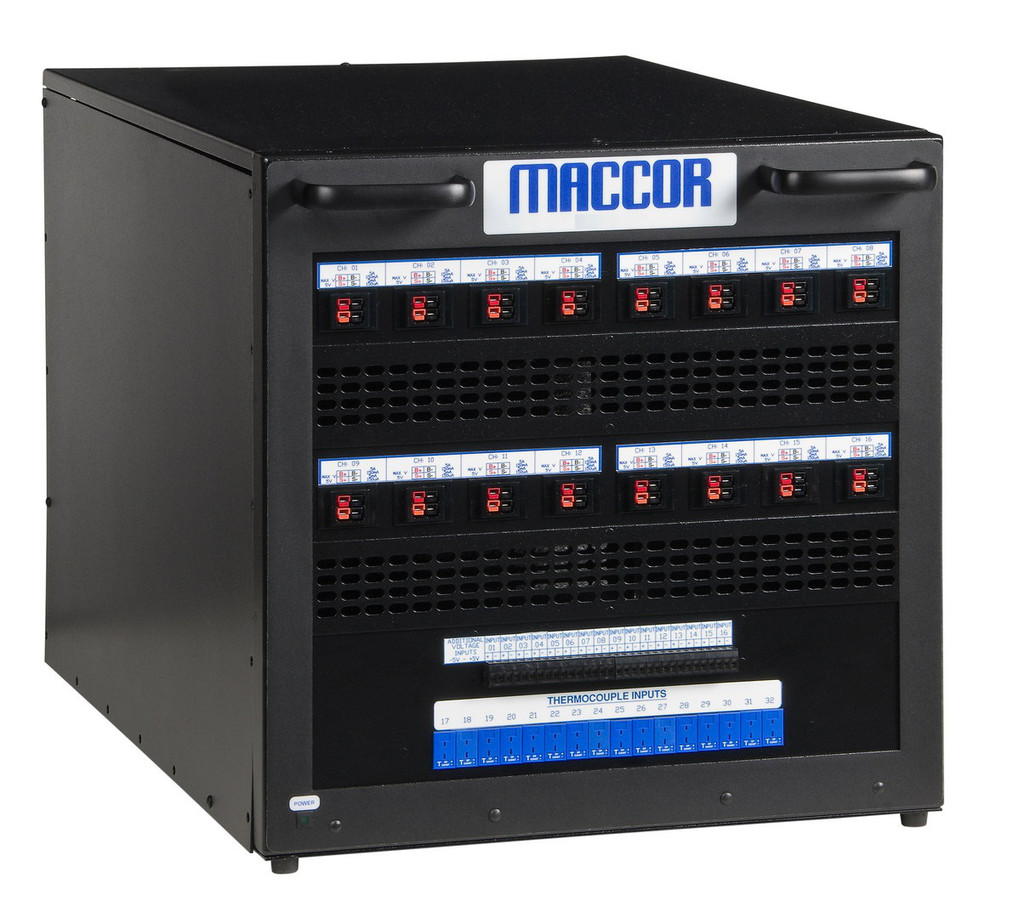

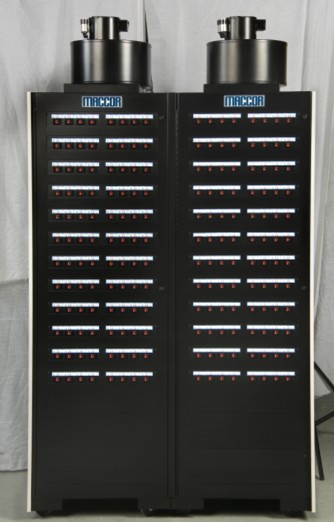

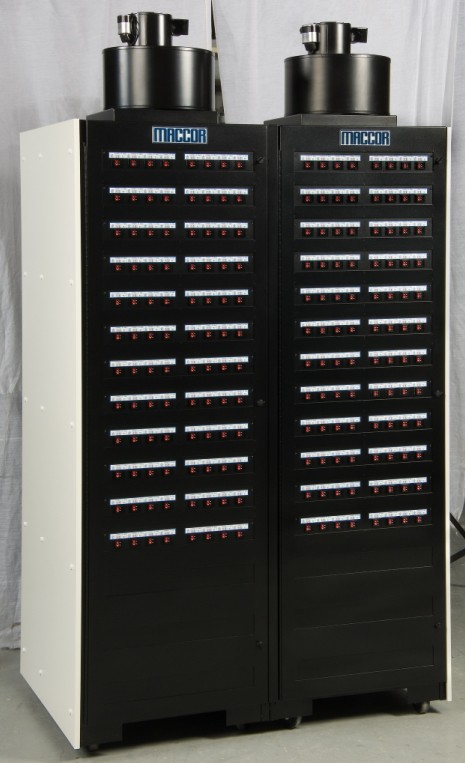

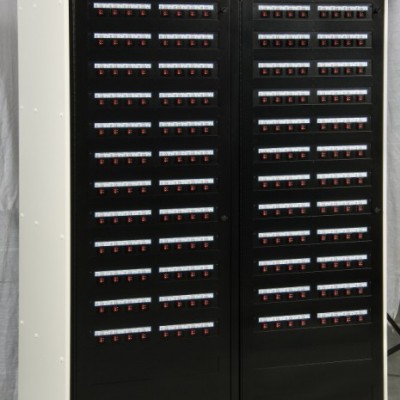

MACCOR S4000 电池测试系统

r S4000电池检测设备r

r

r 一、产品介绍 r

r

r     MACCOR S4000是一个多功能、全自动、可编程测试的桌面电池测试系统，可用于各类电池的研究开发和质量控制，MC8包括如下功能: r

r

r         · 测试设备通过微电脑控制并带有内存储器，测试程序可完全下载到测试设备运行 · 系统中每一个测试通道都是相对独立可控的。 · 测试模式可定义为恒流, 恒功率, 恒电阻, 恒电压。r

r

r          · 每个测试模式可以拥有16种不同的终端结束条件。 · 测试过程可以根据结束条件转移到其他测试步骤 。r

r

r          · 每一测试程序中有四重嵌套可应用.。r

r

r          · 测试系统能实时显示、描绘、打印测试数据或完整的测试过程。r

r

r          · 可以和环境试验箱联机使用。 · 测试系统根据NIST标准，每年作一次校准r

r

r 二、技术指标r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r 设备名称 r	r 电池测试仪 r r	r 脉冲电池检测设备 r
r 设备型号 r	r S4000 r	r S4000 r
r 设备规格 r	r 5V5A96CH r	r 10V5A96CH r
r 电流量程 r	r 5A/150mA/5mA/150uA r	r 5A/150mA/5mA/150uA r
r 电流精度 r	r ±0.01% FS r	r ±0.01% FS r
r 电压量程 r	r 0~5V/-5V~+5V r	r 0~10V r
r 电压精度 r	r ±0.02% r	r ±0.02% r
r 数据采集 r	r 10mS r	r 10mS r
r 操作模式 r	r 恒流，恒压，恒功率，恒电阻，波形模式，公式模式 r
r 可选配件 r	r 辅助温度检测通道、辅助电压检测通道、辅助压力检测通道、SMB智能电池测试、I2C、HDQ、CAN通讯功能、热敏电阻输入、数字I/O功能等……  r
r 设备尺寸 r	r r 81cm(D)X220cm(H)X64cm(W） r r r r r r r r

r

r 三、产品功能r

r

r     S4000桌面电池检测设备是一款由美国MACCOR生产的高精度电池测试系统，此电池测试系统的主要检测功能如下：r

r

r         1． 恒流充放电测试 r

r

r         2． 恒压充放电测试 r

r

r         3． 恒功率充放电测试 r

r

r         4． 恒电阻放电测试 r

r

r         5． 电流阶梯或斜坡测试 r

r

r         6． 电流脉冲或功率脉冲测试 r

r

r         7． 容量测试 r

r

r         8． 循环寿命实验 r

r

r         9． 过充、过放速率承受能力实验 r

r

r         10． 荷电保持能力实验 r

r

r         11． 不同温度下的电池性能测试 r

r

r         12． 直流内阻DCIR测试 r

r

r         13． 1KHz的交流阻抗测试 r

r

r         14． HPPC与PITT测试 r

r

r         15． 脉冲测试 r

r

r         16． 变量测试 r

r

r         17． 实时容量倍率测试 r

r

r         18． 实时工况模拟测试 r

r

r 四、设备软件功能r

r

r          MACCOR电池测试设备软件功能强大，界面简洁，简单易用，人机界面友好，具备电池检测设备应用经验的工程师或操作人员只需半个小时的培训即可独立操作MACCOR电池测试设备的软件应用了，接受半小时培训后可单独进行软件的测试编程，启动测试，测试数据查看，导出及测试图形查看与编辑等功能，更多详细功能，将在设备使用培训过程中现场培训。r
