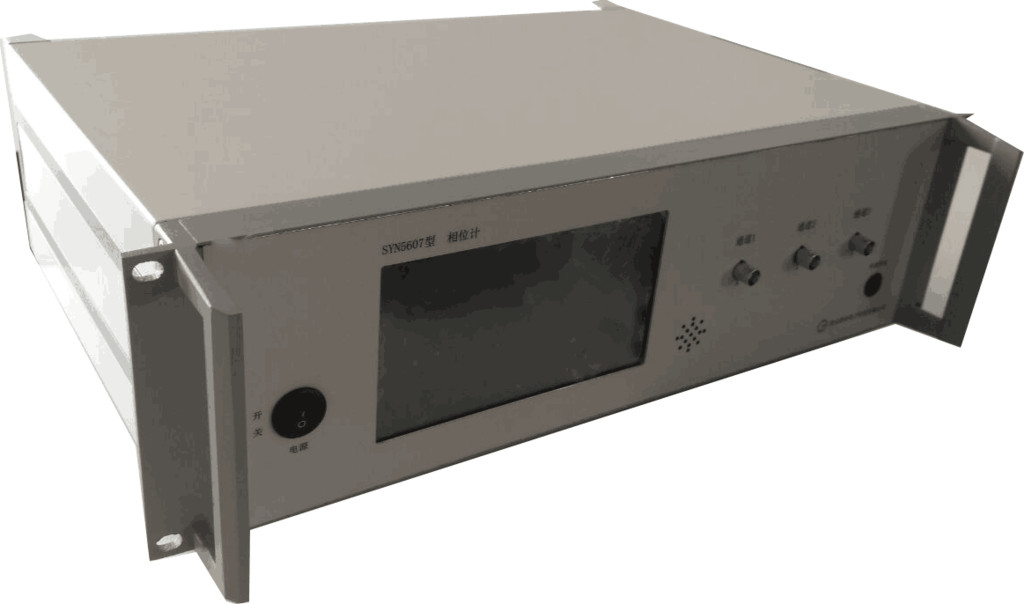

SYN5609A型频标比对测量系统
产品概述
SYN5609A型频标比对测量系统是由西安同步电子科技有限公司按照《JJG 180电子测量仪器内石英晶体振荡器检定规程》，《JJG 181石英晶体频率标准检定规程》和《JJG 292铷原子频率标准检定规程》等设计的多功能综合性频标比对测量系统。
该测量系统采用双混频时差测量技术，7寸触摸屏设计，具有测量开机特性、日频率波动、日频率老化率（漂移率）、长短期频率稳定度、频率复现性、频率准确度、频差和相差等功能的精密比对仪器，并具有多项统计功能，包括频率平均值、最大值、最小值、峰峰值、标准偏差和趋势图等，其测量算法和数据处理完全符合国*检定规程对有关频标特性测试的规定。
该测量系统配有上位机管理软件，可远程读取测量数据和导出测量结果文件，并与SYN5121型程控切换开关配套使用，同时测量20路频标信号。
产品功能
1) 对5MHz、10MHz进行比对测试；
2) 与SYN5121型程控切换开关配套使用，同时测量20路频标信号；
3) 测量开机特性、日频率波动、日频率老化率（漂移率）、长短期频率稳定度、频率复现性、频率准确度、频差、相差等。
产品特点
a) 高度集成，精度高；
b) 稳定性好，性能可靠；
c) 7寸触摸屏设计，操作简单。
典型应用
1) 相控雷达阵、无线电导航系统、自动控制系统等测试；
2) 科研院所等对频率信号的质量要求较高的场合；
3) 在计量部门和晶振生产厂家中测量长短期频率稳定度。
技术指标
| 被测输入信号 | 路数 | 1路正弦波 （配套SYN5121型程控切换开关同时测量20路） |
| 物理接口 | BNC | |
| 频率范围 | 5MHz、10MHz | |
| 输入幅度 | 3dBm～20dBm | |
| 输入阻抗 | 50Ω | |
| 参考输入信号 | 路数 | 1路正弦波 |
| 物理接口 | BNC | |
| 频率范围 | 5MHz、10MHz | |
| 输入幅度 | 3dBm～20dBm | |
| 输入阻抗 | 50Ω | |
| 测量带宽 | 100Hz | |
| 最大允许偏差 | ≤1E-7 | |
| 测量功能 | 开机特性、日频率波动、日频率老化率（漂移率）、长短期频率稳定度、频率复现性、频率准确度、频差、相差 | |
| 统计功能 | 平均值、最大值、最小值、峰峰值、标准偏差、趋势图 | |
| 测量时间 | 连续测量时间≥15天 | |
| 阿伦方差 | 5E-13/1s 5E-14/10s 5E-15/100s 1E-15/1000s 5E-16/10000s 1E-16/100000s | |
| 预热时间 | 不少于30分钟 | |
| 数据通信 | 物理接口 | USB和RJ45网口 |
| 数据内容 | 所有测量状态及测量结果 | |
| 环境特性 | 工作温度 | 0℃～＋50℃ |
| 相对湿度 | ≤90%（40℃） | |
| 存储温度 | -30℃～＋70℃ | |
| 供电电源 | 交流 220V±10%， 50Hz±5%，功率小于5W | |
| 机箱尺寸 | 便携式机箱320mm（宽）x280（深）x140mm（高） | |
| 选件 | 根据客户要求定做类似产品。 | |
